試驗方案：焊接構件金屬管拉伸試驗方案
計算標準：參照GB/T 228.1-2010
試樣形狀：管材
直徑：外徑9.5壁厚1.2mm
試驗日期：2011-12-28 11:49:34
試驗速度：10 mm/min
送檢單位：三思泰捷
試驗設備：CMT5105
試驗方法：
① 使用柔性布帶將粗管拉伸固定于10T下夾具座；
② 使用10T楔形拉伸夾具的ф8～ф16 mm夾具夾住細管；
③ 設定試驗速度5 mm / min速度運行，直到試樣斷裂。

備  注：
測試小金屬管與大金屬管的焊接強力，包括：最大力\抗拉強度\屈服強度\斷裂強度。
試樣斷裂在小金屬管，焊點處正常。本次試驗使用10t楔形拉伸夾具，下端使用柔性帶固定，位移并非試樣變形，本試驗報告僅供參考。 外徑      壁厚    原始橫截面積（So） 最大力（Fm） 抗拉強度（Rm） Rp0.2
單位        mm      mm     mm^2                           kN                     MPa                          MPa
試樣1     9.50      1.20     31.29                           5.062                161.762                   91.11
最大值   9.50      1.20      31.29                          5.062                 161.762                  91.11
最小值   9.50      1.20      31.29                          5.062                 161.762                  91.11
平均值   9.50      1.20      31.29                          5.062                 161.762                  91.11

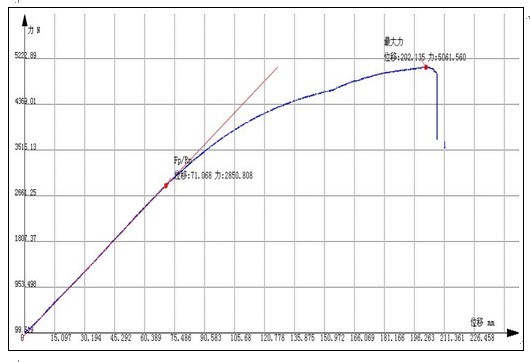

焊接構件金屬管拉伸試驗曲線：
